مزایا استفاده از درایو در صنعت آسانسور
درایو یا اینورتر آسانسور علاوه بر راه اندازی و توقف نرم، تغییر جهت و تغییر دور موتور، کنترل سرعت و موقعیت موتوررابرعهده داردو به طور کامل از الکترو موتور محافظت می کند.
استفاده از درایو باعث می شودجریان برق کمتری از شبکه کشیده شود پس اندازه کنتاکتور ها کوچک تر می شود در نتیجه هزینه ها کمتر و صدای کمتر ایجاد می شود.
ضربات و تکان های شدید کابین آسانسور در حرکت بین طبقات کاهش می یابد و باعث آرامش مسافر می شود و هم طول قطعات مکانیکی آسانسور را افزایش می دهد.
با استفاده از درایو و تنظیم سرعت موتور و حرکت آسانسور کارایی موتور بیشتر می شود و دفعات داغ شدن موتور و استهلاک آسانسور کمتر می شود.
عدم نیاز به فن خنک کننده در موتور خانه آسانسور و در آسانسورهای دارای تابلو فرمان
درایوها میزان ذخیره انرژی را بالا می برند در نتیجه هزینه های برق، تعمیرات و نگهداری کمتر می شود.
دارای سیستم حفاظت کامل از موتور و افزایش طول عمر موتور
بازدهی بالا، سرعت حرکت بالا نسبت به آسانسور های سنتی تا دو برابر 60 تا 70 متر در دقیقه (1 تا 1.6 متر بر ثانیه)
آسانسور های معمولی و بدون درایو باعث افزایش مصرف انرژی و معایبی هستند.
افزایش جریان لحظه راه اندازی و توقف
سرعت حرکت پایین معمولا در رنج 34 تا 38 متر در دقیقه (0.5 تا 0.6 متر در ثانیه)
بالا بودن هزینه تعمیر و نگهداری
عملکرد درایو
درایو آسانسور ابتدا برق AC را از شبکه گرفته سپس آن را به ولتاژ DC تبدیل کرده و سپس اینورتر برق DC را به ولتاژ AC به فرکانس و ولتاژ دلخواه تبدیل می کند.
به درایو یا اینورتر آسانسوری کنترل دور موتور آسانسور هم گفته می شود. درایو می تواند ولتاژ ورودی با توان ثابت را از صفر به توان خروجی با ولتاژ متغیر تا چندین برابر سرعت به طور پیوسته تغییر دهد.
انواع درایو آسانسور
درایو های آسانسور بسته به نوع موتور (گیرلس یا گیربکس) و تابلو فرمان در انواع مختلفی تولید می گردد. بدین صورت که تابلو فرمان های دو سرعته نیازمند موتور آسانسور با دور کند و تند می باشد و تابلو فرمان های تک سرعته نیاز به آسانسوری است که دارای یک دور سرعت باشد.
درایو آسانسور بسته به نوع تابلو فرمان به سه دسته تقسیم می شوند:
تابلو فرمان دو سرعته AC2 که در آسانسورهای دو سرعته استفاده می شود.
تابلو فرمان تک سرعته 3VF به همراه دستگاه درایو یا کنترل دور موتور که در آسانسور های تک سرعته استفاده می شود.
تابلو فرمان با سیستم دارای نجات اضطراری که در مواقع قطعی برق باعث می شود کابین آسانسور خود را به نزدیکترین طبقه برساند.
تابلو فرمان آسانسور دو سرعته
این نوع تابلو فرمان های دو سرعته تنها در دو سرعت دور تند و دور کند حرکت می کنند، این تابلو فرمان ها درایو ندارند و از یک موتور گیربکس استفاده می کنند که دارای دو سیم پیچ هستند و دارای قابلیت حرکت در دو سرعت مختلف را دارند. عملکرد این موتور ها به این صورت است که هنگام حرکت آسانسور از حالت سکون، موتور با دور تند شروع به حرکت می کند و در زمان رسیدن کابین به مقصد آسانسور (با سرعت مورد نظر معمولا یک متر بر ثانیه) با دور کند سرعت آسانسور کاهش می یابد و متوقف می شود. البته در زمان این تغییر سرعت موتور، کابین آسانسور به طور ناگهانی بین طبقات جا به جا می شود و این حالت باعث کمی لرزش و تکان کوچک خواهد شد که مطلوب نبوده و می بایست از ایجاد این مشکل جلوگیری کرد.
در این روش موتور آسانسور به صورت مستقیم به برق متصل می شود و راه اندازی به صورت مستقیم خواهد بود، که با توجه به مطالبی که در صفحه اینورتر گفته شده این روش معایب زیادی دارد مانند جریان راه اندازی بالا تا 7 برابر جریان نامی موتور که باعث آسیب رساندن به موتور و کاهش طول عمر آن می شود که متعاقبا مصرف برق را افزایش می دهد.
تابلو فرمان آسانسور تک سرعته یا درایو دار3VF
تابلو کنترل های درایو دار برخلاف تابلو فرمان دو سرعته در آسانسور با استفاده از اینورتر یا کنترل دور موتور باعث حرکت بسیار ملایم و راه اندازی نرم آسانسور می شود. تابلو فرمان آسانسوری که دارای درایو است با تنظیم فرکانس، ولتاژ، قابلیت تغییر سرعت و گشتاور را نیز در موتور ایجاد می کند که در نتیجه مانع از حرکات شدید و تند آسانسور می شوند و با دور کند راه اندازی می شود. با افزایش تدریجی ولتاژ به سرعت نامی خود می رسد و توقف نرم تر را در پی خواهد داشت. زمانی که آسانسور از طبقات مختلف عبور می کند سرعتش به آرامی زیاد یا کم می شود، همین ملایم بودن تغییر سرعت باعث می شود که تکان و لرزش کابین هنگام عبور از طبقات مختلف حس نشود.
در تابلو فرمان های داریو دار 3VF درایو عمل می کند و باعث نرم حرکت کردن آسانسور در بین طبقات می شود با این تفاوت که در درایو تابلو فرمان درایو به عنوان واسطه ای بین برق شهر و موتور آسانسور عمل می کند به این صورت که ابتدا برق وارد درایو شده و پس از تنظیمات روی فرکانس و ولتاژ برق شهر، برق ورودی موتور توسط درایو تامین می شود. این تنظیمات به گونه ای است که با عبور کابین از تراز طبقات هیچ لرزش و تکانی در آسانسور احساس نمی شود.
انواع اینورتر آسانسور
اینورتر آسانسور جفران

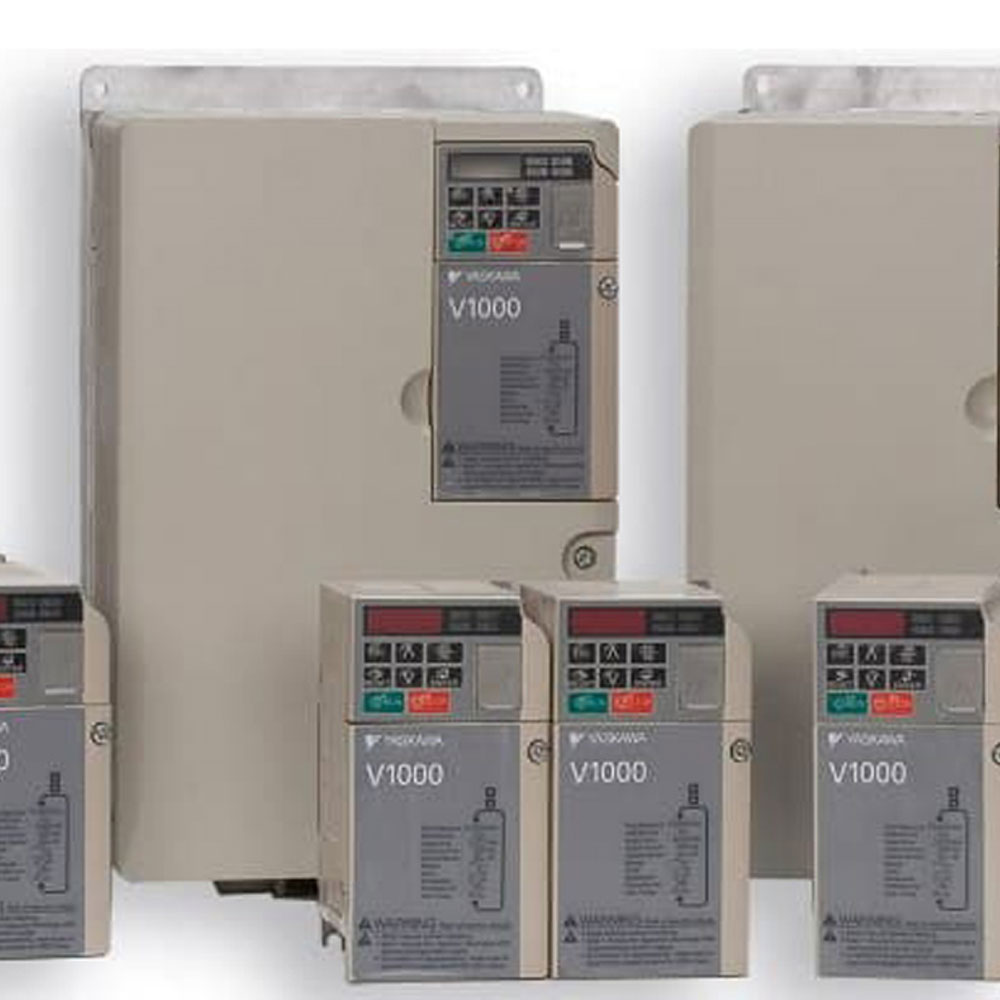

اینورتر آسانسور یاسکاوا
اینورتر آسانسوری یونیک
اینورتر آسانسوری فوجی
درایو آسانسور ABB
درایو آسانسور L S
درایو آسانسور ایرانی پنتاکس
درایو آسانسور زیما ایرانی
درایو آسانسور اینوت چینی
شخصات فنی درایو آسانسور جفران
درایو های جفران در قالب درایو آسانسوری جهت استفاده در بالابرها ارائه می شوند که از جمله مدل های آن می توان به درایو آسانسوری جفران ADL300 اشاره کرد. درایوهای سری ADL300 ساخت کشور ایتالیا نتیجه تجربه شرکت جفران در بخش مهندسی آسانسورهای عمرانی است که از مشارکت با اپراتورهای پیشرو در این بخش برای گسترش راه حل های فنی و برنامه های کاربردی بدست آمده است. درایوهای آسانسوری جفران قابلیت استفاده در انواع بالابرها را دارد و از اینورترهای آسانسوری با کیفیت موجود در بازار محسوب می شوند.
